一、JTY-GD-G3T型海灣點型光電感煙火災探測器特點

JTY-GD-G3T型海灣點型光電感煙火災探測器采用無極性信號二總線技術，可與海灣公司生產的各類火災報警控制器配合使用。本探測器主要具有以下特點：
（1）內置帶A/D轉換的八位單片計算機，具備強大的分析、判斷能力，通過在探測器內部固化的運算程序，可自動完成對外界環境參數變化的補償及火警、故障的判斷，存儲環境參數變化的特征曲線，極大提高了整個系統探測火災的實時性、準確性；
（2）JTY-GD-G3T型海灣點型光電感煙火災探測器采用電子編碼方式，現場編碼簡單、方便；
（3）JTY-GD-G3T型海灣點型光電感煙火災探測器采用指示燈閃爍的方式提示其正常工作狀態，可在現場觀察其運行狀況；
（4）底部采用密封方式，可有效防水、防塵、防止惡劣的應用環境對探測器造成的損壞；
（5）**產品，**號為ZL99311724.4。

二、JTY-GD-G3T型海灣點型光電感煙火災探測器主要技術指標

（1）JTY-GD-G3T型海灣點型光電感煙火災探測器工作電壓：總線24V
（2）監視電流≤0.6mA
（3）報警電流≤1.8mA
（4）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（5）JTY-GD-G3T型海灣點型光電感煙火災探測器使用環境：
 溫度：-10℃～+55℃
 相對濕度≤95%，不結露
（6）編碼方式：十進制電子編碼
（7）外殼防護等級：IP23
（8）JTY-GD-G3T型海灣點型光電感煙火災探測器外形尺寸：
          直徑：100mm，高：56mm(帶底座)

三、JTY-GD-G3T型海灣點型光電感煙火災探測器保護面積

當空間高度為6m～12m時，一個探測器的保護面積，對一般保護場所而言為80m2?？臻g高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。

四、JTY-GD-G3T型海灣點型光電感煙火災探測器結構特征、安裝與布線

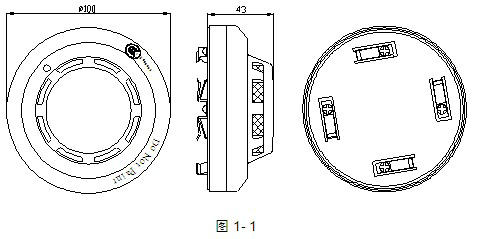

JTY-GD-G3T型海灣點型光電感煙火災探測器的外形結構示意圖如圖1-1：

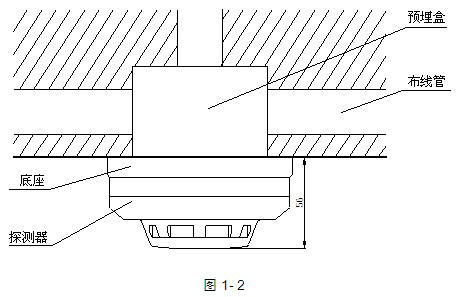

JTY-GD-G3T型海灣點型光電感煙火災探測器安裝方式如圖1-2：

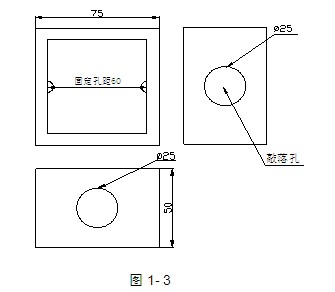

接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖1-3：

 DZ-02探測器通用底座外形示意圖如圖1-4：

底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。
待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。
JTY-GD-G3型海灣點型光電感煙火災探測器布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
