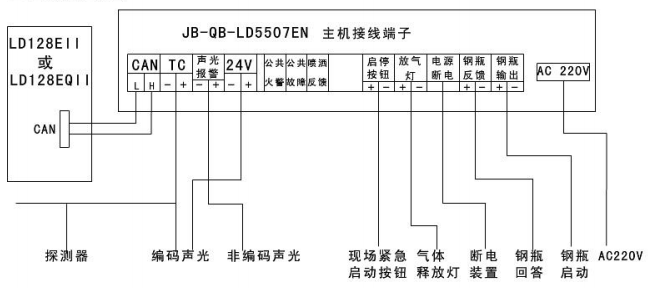

利達JB-QB-LD5507EN氣體滅火控制器布線圖

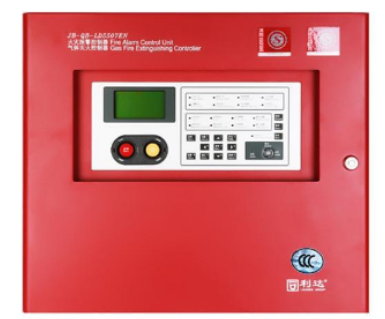

利達消防JB-QB-LD5507EN氣體滅火控制器是智能化的火災報警和氣體滅火一體控制設備，該一體控制器主要針對小型消防氣體滅火工程項目設計。


CAN：CAN總線的連接線，聯網使用時用，單機工作時不用；

TC：探測回路；

聲光報警：火警發生時輸出+24V，可以用來接現場的非編碼警鈴、聲光，*人電流24V/0.1A：

24V：24V輸出，*大電流24V/0.3A；

火警、故障、噴灑：分別是公共火警，公共故障，氣體噴灑信號繼電器輸出；

啟停按鈕：現場緊急啟停按鈕線，可接1-5個編碼型現場緊急啟停按鈕；

放氣燈：氣體釋放燈輸出線，*大輸出電流24V/0.2A；

電源斷電：電源切斷繼電器輸出，常開點輸出；

鋼瓶反饋：氣體釋放反饋信號輸入，應連接常開型觸點信號；

鋼瓶輸出：鋼瓶啟動輸出，*大電流24V/2A。

注：

非編碼聲光在發生任意火警時啟動；

62、63號編碼聲光在氣體滅火延時時啟動；

電源斷電繼電器在延時時啟動；

放氣指示燈在收到鋼瓶放氣反饋時輸出；

以上輸出均無邏輯。
