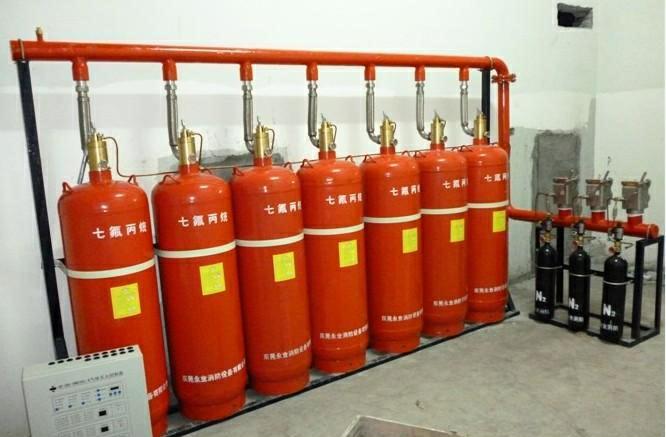

七氟丙烷滅火裝置適用于撲救下列火災：

    1、電氣火災；

2、固體表面火災；

3、液體火災；

4、滅火前能切斷氣源的氣體火災。

本裝置可廣泛應用與電子計算機房、電子設備間、數據存儲間、控制室、通訊機房、檔案庫、票據庫房、文物資料庫房、變配電室、變壓器室等場所滅火。特別是當這些防護區域所處的建筑物內無法設置專用的瓶組間；或雖然有瓶組間，但輸送距離較遠，不能滿足工程設計的要求；或防護區內不便安裝系統管網時，使用本裝置可以很好的解決這些問題。



五、裝置的控制方式、工作原理及動作控制流程圖

柜式七氟丙烷氣體滅火裝置有自動控制、手動控制兩種啟動方式。一般情況下應使用手動控制；在保護區無人的情況下可以轉換為自動控制。

裝置工作原理如下：

1、正常狀況下：

（1）七氟丙烷滅火劑（含增壓氣體）和啟動氣體被密封在各自的儲瓶中，并通過



壓力表監測；

（2）啟動管路處于常壓狀態；

（3）如果啟動氣體出現慢性泄漏，會通過低泄高密閥釋放至大氣，以避免形成壓

力集聚。

2、自動控制方式滅火過程

當滅火控制器的手自動轉換開關置于“自動”位置時，針對該防護區的滅火控制方式處于全自動狀態。在此狀態下，當滅火控制器接收到同一防護區的兩種不同類型火災探測器同時探測到火險信號時，即向其對應的電磁啟動裝置發出滅火聯動信號，氣體滅火裝置進入以下滅火控制程序：

（1）立即啟動設于對應防護區內外的聲光報警器（蜂鳴器及閃燈），向防護區內外的人員發出緊急疏散和氣體噴放預警報；

（2）按照預先的設置進入氣體噴放前的延時階段（0～30s可調）；

（3）按照設計的要求，聯動關閉該防護區所有影響滅火效果的設備或裝置（如關閉泄壓口除外的開口，關閉所有關防火閥，關閉空調和通風設備等）；

（4）向FAS系統或綜合監控系統發出反饋信號；

（5）延時階段一結束，立即向滅火裝置中對應該防護區電磁啟動裝置發出滅火指令（DC24V、1.5A）；

（6）電磁啟動裝置的動作，氣體自動滅火裝置啟動氣體存儲容器中的啟動氣體（氮?dú)猓┽尫牛瑔?dòng)氣體沿啟動管路打開相應的滅火氣體儲瓶容器閥；

（7）滅火劑經噴嘴，噴放到防護區內，實施滅火；

（8）與此同時，在滅火氣體壓力作用下，壓力訊號器動作并將動作信號反饋至滅火控制器。控制器同時發出聯動信號點亮該防護區入口處設置的氣體釋放指示燈，提醒人員放氣勿入。

3、手動控制方式滅火過程

當滅火控制器的手自動轉換開關置于“手動”位置時，針對該防護區的滅火控制方式處于手動狀態。在此狀態下，滅火控制器只是接收火災探測器探測到的火險信號，并



聯動啟動安裝于防護區內外的警鈴和聲光報警器動作，即使在滅火控制器接收到同一防護區內兩種不同類型的火災探測器的火險信號，也不會向相應的電磁啟動裝置發出滅火聯動信號。此狀態下，在需要啟動氣體滅火裝置時，現場操作人員可以手動按下防護區門口設置的緊急啟動按鈕啟動滅火裝置，即可進入上述滅火控制程序，釋放滅火劑，實施滅火。這種手動操作方式在滅火控制方式處于自動狀態并且防護區內火災探測器尚未探測到火險信號時同樣有效。這是控制子系統滿足“手動優先”的功能。

4、無論滅火控制方式處于“自動”或“手動”狀態，并且不管防護區內是否真有

火災發生，只要防護區的警報裝置（警鈴或者聲光報警器）報警，該防護區內的人員應立即撤離該防護區。同時對現場情況進行確認，此時如發現是裝置誤動作，或確有火災發生但僅使用手提式滅火器和其它移動式滅火設備即可撲滅火災，可按下設在防護區域門外的緊急停止按鈕，可以使裝置暫時停止釋放滅火劑。當確認現場火情已經解除的情況下，可持續按下緊急停止按鈕直至裝置復位。在裝置復位前，如需繼續啟動氣體滅火裝置，則只需松開緊急停止按鈕即可。

6、無論滅火控制方式處于“自動”或“手動”狀態，也無論控制器是否已探測到火險并報警，現場工作人員在感知到氣體防護區內火災發生，并且通過人力采用簡單方法已無法撲救時，均可立即按下防護區門外的緊急啟動按鈕啟動滅火裝置，實施滅火。

7、裝置動作控制流程圖如圖1。

六、裝置的主要技術性能指標

序號	項  目	性能指標
1	裝置工作壓力	公稱工作壓力2.5+0.1MPa（表壓），大工作壓力4.2MPa
2	裝置型號、尺寸及對應的儲瓶容積	型號	GQQ70/2.5 GQQ70×2/2.5			GQQ90/2.5 GQQ90×2/2.5	GQQ120/2.5 GQQ120×2/2.5
		滅火劑儲瓶容積	70L			90L	120L
		啟動氣體儲瓶容積	2L			2L	2L
3	滅火劑大充裝率	一級增壓儲存容器：大充裝率1120kg/m3
4	滅火劑充裝量誤差	≤0.3kg
5	使用環境條件	環境溫度			-10℃～50℃
		相對濕度			5%～95%
		地震烈度			≤7度
6	工作電源	AC220V，50Hz DC24V，1.5A
7	控制方式	自動控制		DC24V，1.5A
		手動控制		按下緊急啟動按鈕，遠程啟動
8	噴放時間	8～10秒，按照GB50370-2005規范要求。
9	滅火濃度	8～10%，按照GB50370-2005規范要求。
10	浸漬時間	1～20min，按照GB50370-2005規范要求。
11	噴放剩余量	70L儲存容器≤3.0㎏/瓶；90L儲存容器≤3.5㎏/瓶； 120L儲存容器≤4.0㎏/瓶。
12	啟動氣體	氮?dú)?/td>
13	啟動氣體存儲壓力	6MPa



七、柜式裝置結構示意圖、實體照片及外形尺寸
柜式七氟丙烷氣體滅火裝置內部結構示意圖見圖2雙瓶組柜式裝置結構示意圖、實體照片和圖3單瓶組柜式裝置結構示意圖、實體照片。

圖2 雙瓶組柜式裝置結構示意圖、實體照片


1.柜體	2.滅火劑儲瓶	3.壓力訊號器	4.活接頭
5.彎頭	6.管路抱卡、螺母	7.噴嘴短管	8.噴嘴及噴嘴罩
9.電磁啟動裝置	10.固定抱卡、螺栓螺母	11.啟動氣體儲瓶	12.啟動管路及管件
13.固定螺栓螺母	14.固定抱卡




圖3單瓶組柜式裝置結構示意圖、實體照片

1.柜體	2.滅火劑儲瓶	3.活接頭	4.彎頭
5.壓力訊號器	6.管路抱卡、螺母	7.噴嘴短管	8.噴嘴及噴嘴罩
9.電磁啟動裝置	10.固定抱卡、螺栓螺母	11.啟動氣體儲瓶	12.啟動管路及管件
13.固定螺栓螺母	14.固定抱卡


柜式裝置的外形尺寸如下表：

規格型號	外形尺寸(㎜) (長×寬×高)	規格型號	外形尺寸(㎜) (長×寬×高)
GQQ70/2.5	550×450×1900	GQQ90×2/2.5	950×450×1900
GQQ70×2/2.5	950×450×1900	GQQ120/2.5	550×450×1900
GQQ90/2.5	550×450×1900	GQQ120×2/2.5	950×450×1900



八、裝置主要部件的技術性能指標
1、滅火劑儲瓶
該儲瓶為可重復充裝的鋼制儲瓶，用于長期儲存七氟丙烷滅火劑和增壓氮?dú)猓⑴c滅火劑儲瓶容器閥相連接。鋼瓶鋼印標記符合GB5099的標準和要求。儲瓶上設有耐久的固定銘牌，并標明了每個容器的編號、型號、容積（規格）、滅火劑名稱、充裝量、充裝壓力、充裝日期、重量以及生產單位、產品編號、出廠日期等。其主要技術性能指標如下：





型號	容積 (L)	材質	大充裝量 (Kg/m3)	高度/直徑(㎜)	公稱工作壓力(MPa)	大工作壓力(MPa)
HZR-70/2.5	70	16MnR	1120	H=935 φ=362	2.5	4.2
HZR-90/2.5	90	16MnR		H=1140 φ=362
HZR-120/2.5	120	16MnR		H=1455 φ=362


2、啟動氣體儲瓶
該儲瓶為可重復充裝的鋼制氣瓶，用于儲存啟動氣體（氮?dú)猓⑴c電磁啟動裝置相連。鋼瓶鋼印標記符合GB5099的標準和要求。儲瓶上設有耐久的固定銘牌，并標明了每個容器的編號、型號、容積（規格）、啟動氣體名稱、充裝壓力、充裝日期、重量以及生產單位、產品編號、出廠日期等。其主要技術性能指標如下：


型號	容積 (L)	材質	充裝壓力 (MPa)	高度/直徑(㎜)	公稱工作壓力(MPa)	大工作壓力(MPa)
HZR-2/6	2	37CrMo	6.0	H=315 φ=108	6.0	15.0




3、滅火劑儲瓶容器閥
滅火劑儲瓶容器閥裝于滅火劑儲瓶上，具有封存、釋放、充裝、超壓排放、檢漏等功能。本公司滅火劑儲瓶容器閥結構合理、簡單緊湊、制造工藝先進，其上設計有充氣接口，充裝方便。
滅火劑儲瓶容器閥上設有壓力表及其所配套的檢修（維護）閥門、機械應急啟動裝置、安全泄壓裝置，同時其上設有安全保險機構，可以有效防止人為誤操作和運輸安裝等過程中出現誤動作。容器閥密封性能優越。其主要技術性能指標如下：

型號	公稱工 作壓力(MPa)	大工 作壓力(MPa)	材質	公稱 通徑 (㎜)	手動 開啟力(N)	氣動 開啟力(MPa)	安全泄壓裝置動作壓力(MPa)
HRF-32/2.5	2.5	4.2	HPb59-1	32	≤150	≤1.0	5.6±0.28
HRF-50/2.5	2.5	4.2	HPb59-1	50	≤150	≤1.0	5.6±0.28


4、電磁啟動裝置
電磁啟動裝置由電磁驅動器和啟動容器閥組成，安裝在啟動氣體儲瓶上，具有封存、釋放、充裝、檢漏、超壓排放等功能，本公司的電磁啟動裝置結構合理、驅動電流小、驅動力大、可靠耐用。具有電動和手動兩種啟動方式，啟動后噴出的高壓?jiǎn)?dòng)氣體（氮?dú)猓┑膲毫δ艽蜷_柜式裝置滅火劑儲瓶容器閥，釋放滅火劑。
電磁啟動裝置上設有壓力表及其所配套的檢修（維護）閥門、機械應急啟動裝置。同時其上設有安全保險機構，可以有效防止人為誤操作和運輸安裝等過程中出現誤動作。本啟動裝置具有現場檢測但不啟動裝置設備的功能。其主要技術指標性能如下：
1）電磁驅動器

型號	額定電壓(V)	額定電流 (A)	啟動力(N)	啟動行程(㎜)
MFZ1-4.5	DC24	1.5	45	6






2）啟動容器閥


型號	公稱工作壓力(MPa)	大工作壓力(MPa)	材質	公稱通徑(㎜)	泄壓裝置動作壓力(MPa)
HCF-6/6	6MPa	15.0	HPb59-1	6	8.8±0.44





5、壓力訊號器
壓力訊號器主要由閥體、閥芯、彈簧、微動開關和保護罩等部分組成。采用全封閉結構，只在保護罩上部留有電氣接線口，并在接線口設置接線環進行保護。釋放滅火劑使其動作，并將滅火劑釋放信號反饋到滅火控制器。其主要技術性能指標如下：

型號	公稱工作壓力(MPa)	大工 作壓力(MPa)	動作 壓力(MPa)	工作 行程(㎜)	材質	微動開關觸點容量
HYQ-10/2.5	2.5	4.2	0.25	1	HPb59-1	DC24V 1A



6、低泄高密閥
低泄高密閥主要由閥體、閥芯、接頭和專用密封件組成。安裝在啟動管路上，用于排放意外泄漏至啟動管路的氣體，以防止裝置因啟動氣體慢性泄漏引發的誤動作。正常啟動時，該裝置自動關閉，不影響裝置正常啟動。其主要技術性能指標如下：

型號	啟動壓力(MPa)	材質
HXF-6/6	0.4	HPb59-1





7、啟動管路
啟動管路是用于輸送啟動氣體的管路，管材為紫銅管。其質量標準符合現行國家標準《拉制銅管》GB1527和《氣體滅火系統及零部件性能要求和試驗方法》GA400-2002中的有關規定。主要技術性能指標如下：

型號	材質	外徑×壁厚（㎜）	公稱工作壓力（MPa）
DN6	紫銅	8×1	6MPa






8、啟動管路管件
啟動管路的管接件包括氣路三通（HQST-6）和氣路直通（HQZT-6），與啟動管路采用擴口接頭連接。這種接頭具有連接牢固、密封性能好、安裝方便等優點。其主要技術性能指標如下：





型號	材質	公稱通徑（㎜）	公稱工作壓力（MPa）
HQZT-6	HPb59-1	6	6.0
HQST-6	HPb59-1	6	6.0





9、噴嘴
噴嘴是氣體滅火裝置的重要部件之一，安裝于柜式裝置噴嘴短管的末端，用于向防護區內均勻地噴灑滅火劑。其主要技術性能指標如下：


型號	材質	保護半徑	距遮擋物小距離
HQZ32 HQZ50	HPb59-1	≤7.5m	0.5




10、七氟丙烷滅火劑
七氟丙烷（HFC-227ea）滅火劑的化學分子為CF₃CHFCF₃，其主要技術指標不低于下表規定：
七氟丙烷滅火劑技術性能表

項　　目	技術指標
純度	＞99.6%
酸度(以HF計)(mg/Kg)	＜1
水含量(mg/Kg)	＜10
蒸發殘留物	＜0.01%
懸浮或沉淀物	不可見


七氟丙烷滅火劑物理性質

項      目	符   號	數     據	單   位
化學名稱		1,1,1,2,3,3,3-七氟丙烷
鹵代烷代號		HFC-227ea
“化學文摘”登記號	CA INDEX	431-89-0
分子式		CF3·CHF·CF3
分子量	MW	170.03
常沸點	Tb	-16.4	°C
常冰點	Tf	-131.0	°C
臨界溫度	Tc	101.68	°C
臨界壓力	Pc	2911.6	kPa
臨界比容	Vc	274	cc/mol
臨界密度	rc	621	kg/m3
偏心因子	ω	0.350
蒸氣壓,20°C	Ps,at20°C	391	kPa
蒸氣密度, 20°C	rv	31.176	kg/m3
蒸氣壓,25°C	Ps,at25°C	457.7	kPa
汽化潛熱,25°C	Hv	132.6	kJ/kg
液體密度, 20°C	rl	1407	kg/m3
液體粘度, 25°C	hl	0.226	CP
液體導熱系數, 25°C	Kl	0.0690	M/°C/W


七氟丙烷滅火劑的飽和汽相性質表

溫度	T	蒸氣壓	密度	焓	熵	內能	飽和熱容	音速
[C]	[K]	[Pa]	[kg/m3]	[J/kg]	[J/K/kg]	[J/kg]	[J/K/kg]	[m/s]
-50	223.15	0.0063	1.698	149,313	438.46	138,558	633.2	107.2
-45	228.15	0.0084	2.240	152,490	438.31	141,533	637.5	108.0
-40	233.15	0.0112	2.914	155,687	438.73	144,536	641.0	108.7
-35	238.15	0.0146	3.742	158,900	439.66	147,565	643.8	109.4
-30	243.15	0.0188	4.747	162,124	441.04	150,616	645.8	109.9
-25	248.15	0.0239	5.956	165,357	442.83	153,686	647.0	110.4
-20	253.15	0.0300	7.396	168,593	444.99	156,772	647.5	110.8
七氟丙烷滅火劑的飽和汽相性質表（續）
溫度	T	蒸氣壓	密度	焓	熵	內能	飽和熱容	音速
[C]	[K]	[Pa]	[kg/m3]	[J/kg]	[J/K/kg]	[J/kg]	[J/K/kg]	[m/s]
-15	258.15	0.0374	9.099	171,830	447.48	159,872	647.1	111.0
-10	263.15	0.0460	11.097	175,063	450.26	162,981	645.9	111.2
-5	268.15	0.0562	13.426	178,287	453.28	166,098	643.8	111.2
0	273.15	0.0680	16.124	181,500	456.53	169,217	640.9	111.1
5	278.15	0.0816	19.234	184,695	459.96	172,337	637.1	110.9
10	283.15	0.0972	22.802	187,869	463.55	175,453	632.3	110.5
15	288.15	0.1150	26.882	191,016	467.27	178,561	626.4	110.0
20	293.15	0.1351	31.532	194,130	471.08	181,656	619.3	109.4
25	298.15	0.1577	36.818	197,206	474.95	184,735	610.9	108.6
30	303.15	0.1830	42.818	200,237	478.85	187,790	601.0	107.6


七氟丙烷滅火劑的飽和液相性質表

溫度	T	蒸氣壓	密度	焓	熵	內能	飽和熱容	音速
[C]	[K]	[Pa]	[kg/m3]	[J/kg]	[J/K/kg]	[J/kg]	[J/K/kg]	[m/s]
-50	223.15	18,265	1610.37	5,816	-206.05	5,805	1026.8	666.6
-45	228.15	24,548	1597.77	10,970	-183.23	10,956	1034.9	648.5
-40	233.15	32,495	1584.92	16,165	-160.73	16,145	1042.9	630.5
-35	238.15	42,411	1571.82	21,399	-138.54	21,373	1050.8	612.4
-30	243.15	54,629	1558.45	26,673	-116.66	26,639	1058.7	594.5
-25	248.15	69,509	1544.79	31,986	-95.06	31,943	1066.7	576.5
-20	253.15	87,434	1530.83	37,340	-73.75	37,285	1074.8	558.6
-15	258.15	108,812	1516.54	42,735	-52.70	42,665	1083.1	540.8
-10	263.15	134,071	1501.90	48,171	-31.90	48,085	1091.6	523.0
-5	268.15	163,658	1486.88	53,651	-11.35	53,544	1100.3	505.2
0	273.15	198,037	1471.45	59,175	8.98	59,044	1109.4	487.4
5	278.15	237,689	1455.59	64,745	29.09	64,586	1118.8	469.6
10	283.15	283,110	1439.24	70,364	49.00	70,171	1128.8	451.8
15	288.15	334,812	1422.38	76,034	68.73	75,803	1139.3	434.0
20	293.15	393,322	1404.94	81,758	88.28	81,482	1150.4	416.2
25	298.15	459,186	1386.86	87,539	107.68	87,212	1162.2	398.2
30	303.15	532,967	1368.09	93,381	126.94	92,996	1174.9	380.2



11、增壓和啟動氣體
七氟丙烷滅火劑自身的儲存壓力很小，無法在自身壓力的作用下噴放至防護區，因此必須通過某種氣體進行增壓才能達到七氟丙烷滅火劑按時足量噴放的目的。而這種增壓氣體通常選用純氮。在七氟丙烷滅火劑充裝至滅火劑儲瓶后再將純氮充裝進至該儲瓶?jī)?nèi)，直至壓力達到裝置規定的2.5MPa的工作壓力。這樣裝置在噴放是就可以依靠純氮壓力將滅火劑從儲瓶?jī)?nèi)壓出，并噴放至防護區。
氣體滅火裝置中的啟動氣體一般也采用純氮。將純氮按照6.0MPa壓力充裝至啟動氣體儲瓶?jī)?nèi)。當啟動氣體儲瓶上的電磁啟動裝置動作后，儲瓶?jī)?nèi)的高壓氮?dú)忉尫牛⑼ㄟ^啟動管路打開柜式裝置的滅火劑儲瓶容器閥等組件，啟動氣體滅火裝置，實施滅火。
為了保證滅火劑的質量以及裝置的滅火效果，增壓和啟動氣體用氮?dú)獾暮坎淮笥?.006%。
