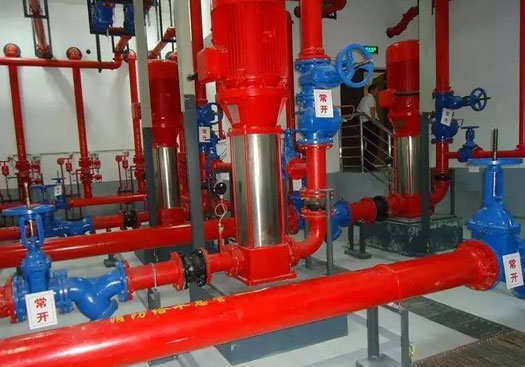

一期水泵房改造工程



   由于原一期水泵房設備無法同時滿足一二期工程要求，經設計院出更改圖紙，實施一期水泵房改造。主要內容為消防泵高壓出水管更換及試壓。

   水泵房改造時將對一期工程的消火栓管網停水，屆時對一期建筑的防火安全產生一定的影響。故編制本施工方案，力求在短的時間內更好地完成本工程的改造，降低一期建筑消防隱患。

（一） 施工方案

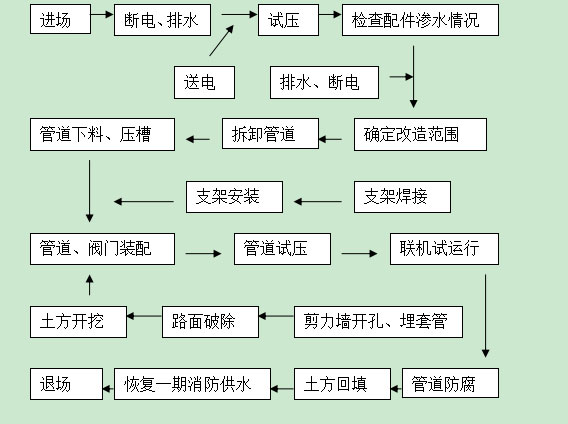

1、 施工流程圖：


2、 本案的特別說明

1） 施工范圍的確定

進場后，首先切斷消火栓泵的電源。從地下車庫的消防箱內取兩處水龍帶連接在消火栓栓口上，輕啟閥門，將管網內水排至地下室的排水溝內。注意水流的速度，不要將水溢到車庫地面。

待水排凈后，從方案圖1中所示的A、B兩點解開卡箍，使用盲板堵住。

接通電源，微開消火栓管網至消防水池泄壓管處的聯通管閥門。打開三臺消火栓泵，調節聯通管上的閥門，使水泵出口處的壓力表保持在1.4Mpa，仔細檢查各滲水點。重點檢查部位為水泵出水口至明桿閘閥段的橡膠接頭，各管道及閥門間連接的墊片，閥門、泄壓閥的工作狀態。如各處均無滲水，將按方案圖1施工，如橡膠接頭或方案圖1云線外的部位滲水，將擴大改造范圍，按方案圖2施工。

2） 鵝卵石路面的破除
在剪力墻開孔后，量出開孔位置至原一期預留的噴淋給水管的位置的距離。然后在室外進行試探性挖掘，找出開孔位置。然后從開孔位置到管道施工的終點畫線，采用切割機進行切割，然后再進行路面的破除，盡量將損失減少到小。

3） 剪力墻埋設套管后的堵漏
     剪力墻開孔采用液壓開孔器開孔，開孔尺寸為DN200。開孔后，用鏨子將孔擴大，并將內表面打毛，用水洗凈。將DN200的套管放進去，然后使用膨脹水泥砂漿分層銃實。在凝固的過程中保持砂漿的水分，確保牢固，不滲水。

3、一般說明

1）管材  本改造工程室內部分管材使用鍍鋅鋼管，卡箍連接；室外部分采用無縫鋼管，焊接。

2）防腐  室內管道刷兩道防銹漆，再刷兩道紅面漆。室外管道防腐采用三油兩布。支架防腐在支架焊接處刷兩道防銹漆，再刷兩道銀粉漆。

二、施工技術要求

1、材料檢驗
在施工前，應核準該管始終點位置，管道、閥門規格、管件型號數量，準確無誤后方可施工。

1）管道的檢驗
    管道必須具有制造廠的合格證明書，安裝前應按設計要求核對其型號、規格、材質。

2）加工件（外協件）檢驗
 所有加工件均應嚴格按照加工圖進行檢查驗收。加工的法蘭密封面應平整、光潔，不得有毛刺及徑向溝槽。凹凸面法蘭應能必然嵌合，凸面的高度不得低于凹槽的深度。

3）管道附件（采購件）檢驗
    (1)管道附件、彎頭、三通、大小頭及緊固件必須進行檢查，其加工尺寸、材質應符合圖紙要求，進場后應分規格堆放。
    (2)螺栓及螺母的螺紋應完整、無傷痕、毛刺等缺陷。螺栓與螺母應配合良好，無松動或卡澀現象。

(3)橡膠石棉墊應質地柔韌，無老化變質或分層現象，表面不應有折損、皺紋等缺陷，墊片選擇應根據法蘭壓力等級選用，不可亂用。

2、鍍鋅鋼管安裝

本改造工程室內管道與法蘭、閥門之間的連接均采用卡箍連接。

施工人員根據圖紙，結合現場實際情況確定管線位置，安裝支架，繪出加工圖，量出每段的鋼管尺寸。
1）下料時用管割刀割管，割管時水管要求兩頭墊平，并夾緊，每進刀一次，必須繞管一周，注意進刀不能過多，用力要均勻，手柄不可以左右搖擺，保證斷口平齊。
2）水管壓好槽后先預組裝，檢查管管道與配件的配合情況，
3）室內給水橫干管架空敷設時，應及時安裝支架。
3、無縫鋼管焊接


   焊接要求：
1）焊縫和熱影響區表面不得有裂紋、氣孔、弧坑和加渣；
 2）焊縫咬邊深度不得大于0.5㎜，咬邊連續長度不大于100㎜，焊縫兩側咬邊的總長不得超過該焊縫長度的10%。
3）焊縫幾何形狀符合質量要求；
4）施焊焊工必須由考試合格的焊工承擔，其施焊位置必須與合格項目相符合。
5）焊縫上的熔渣和飛濺物必須清除。
6）埋地管道應及時做好水壓試驗，質量檢驗評定和隱蔽驗收工作。

4、各類閥門安裝

1）閥門安裝方向
   止回閥、蝶閥，以閥體箭頭所示流向?yàn)闇?zhǔn)。閘閥、球閥等無流向規定。

2）法蘭連接的閥門安裝要求
相配的法蘭類別，規格應與閥門符合；螺栓規格與法蘭類別、規格相符；螺栓六角必須均在相配法蘭一側，螺母在閥門法蘭一側；法蘭墊片符合介質和壓力等級要求；緊固螺栓時，必須十字交叉、對稱、均勻地分2～3次擰緊螺母；保證組對法蘭的密封面平行和同心。


5、管道支吊架安裝
（1）支吊架制作
A、管道支架均為固定支架，制作時根據工程的實際情況和設計要求進行選用。
B、支架角鋼應調平調直，下料采用型材切割機切割，斷口必須打磨整齊。
C、角鋼上開孔，應用機械鉆、沖方法，不得用氧一乙炔焰割孔或電弧沖孔，孔徑應大于螺栓直徑1-2mm。
D、管卡螺栓端頭伸出螺母長度不大于螺栓直徑，吊桿螺栓端頭伸出螺母長度應不大于型鋼高度，且不大于40mm。
E、制作好后的支吊架要進行防腐，一般先除支表面的污物和銹，然后刷一道防銹漆，后再刷一道面漆，在特別部位的支吊架，如地下室等嚴重潮濕地方，可多刷幾道底漆和面漆。


（2）支吊架安裝
A、認真審閱圖紙，正確布置支架位置。支架埋設平整牢固，排列整齊，間距合理。
B、與管道或設備接觸緊密，固定牢靠。
C、固定于建筑物結構上的支、吊架不得影響結構安全。
D、鋼管橫管支架大間距不大于8M，視現場情況確定，減壓閥組兩側加裝支架。


6、管道試壓
(1)管道安裝完畢后，應進行強度和嚴密性試驗，以檢查管道系統的安裝質量，其強度試驗壓力為設計壓力，試驗介質為5^oC以上的水
(2)當進行壓力試驗時，應劃定禁區，無關人員不得進入。3)壓力試驗完畢，不得在管道上進行修補。

(4)管道試壓應具備下列條件方可進行：
①試驗范圍內的管道安裝工程除涂漆、絕熱外，已按設計圖紙全部完成，安裝質量符合有關規定。
②管道上的膨脹節已設置了臨時約束裝置。
 ③試驗用壓力表已經校驗，并在周檢期內，其精度不得低于1.5級，表的滿刻度值為被測量大壓力的1.5至2倍，壓力表不得少于兩塊。
 ④試驗方案已經過批準，并已進行了技術交底。
(5)實驗前，注液體時應排盡空氣。
(6)承受內壓的地上管道及有色金屬管道試驗壓力應為設計壓力的1.5倍，埋地管道的試驗壓力應為設計壓力的1.5倍，且不得低于0.4MPa。
(7)液壓試驗應緩慢升壓，待達到試驗壓力后，穩壓10min，再將試驗壓力將至設計壓力，停壓30min，以壓力不降、無滲漏為合格。
(8)試驗結束后，應及時拆除盲板、膨脹節限位設施，排盡積液，排液時應防止形成負壓，并不得隨地排放。


7、土方開挖與回填

①室外土方開挖采用人工開挖，應遵循分層開挖、嚴禁超挖原則。

當挖至標高接近基礎底板標高時，邊抄平邊清槽，防止超挖。土方主體部分開挖標高允許偏差±15cm。邊坡放坡允許偏差±25cm，但邊坡不得挖陡。晚間不施工時應在基坑邊設置照明及做好安全防護工作。

 ②土方回填應在管道試壓及做完防腐后進行。土方回填應分層回填夯實，每次回填厚度不超過20CM，回填土的密實度≥90%，破除的鵝卵石等垃圾不得做為回填用土。


（三）安全文明施工

施工期間將水泵房封閉，無關人員不得進內。

改造時將消火栓泵斷電，將消火栓管網內的水排凈。水必需排至地下室的管溝里，排水時從地下室的消火栓龍頭慢慢排，切忌將閥門開的過大，淹沒水泵房和地下室。

現場施工用電必須征得物業同意，由物業指定接線點。我方在現場配制小型移動電箱，現場嚴禁使用拖線板，嚴禁私拉亂接。在施工現場放置兩具滅火器，已防電氣火災。

登高作業時必須做好安全防護工作，活動架移動時禁止人站在上方。作業時必須至少有一人站在下方觀察，已防人員墜落。

室外土方開挖后，必須做好防護措施，夜間設置安全照明，已防人員墜入。同時告知附近居民。
