泰和安消防聯動設備接線
      消防聯動控制，是指火災探測器探測到火災信號后，能自動切除報警區域內有關的空調器，關閉管道上的防火閥，停止有關換風機，開啟有關管道的排煙閥，自動關閉有關部位的電動防火門、防火卷簾門，按順序切斷非消防用電源，接通事故照明及疏散標志燈，停運除消防電梯外的全部電梯，并通過控制中心的控制器，立即啟動滅火系統，進行自動滅火。
      水流指示器屬視鏡類儀表閥門其適用于石油、化工、化纖、醫藥、食品、電廠、泵等工業生產管路中，通過視窗能隨時觀察液體、氣體、蒸汽等介質的渾濁度且計量介質流動速度反應情況，是保障正常生產保證產品質量不可缺少的管道附件之一。其連接方式包括螺紋式；法蘭式；焊接式。水流指示器也可用于自動噴水滅火系統，它可以安裝在主供水管或橫桿水管上，給出某一分區域小區域水流動的電信號，此電信號可送到電控箱，但通常不用作啟動消防水泵的控制開關。

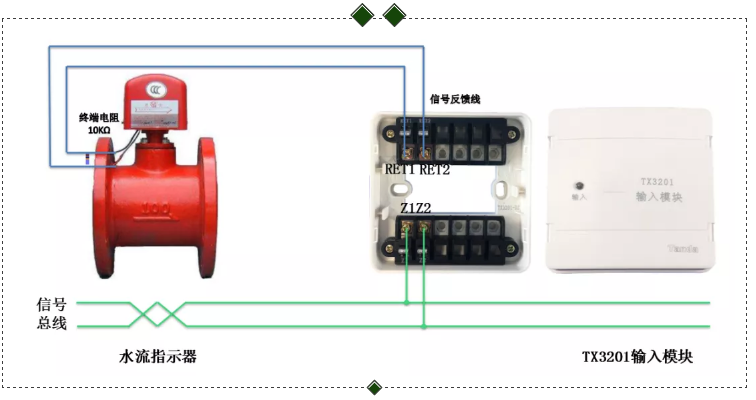

TX3201輸入模塊接水流指示器

      壓力開關采用高精度、高穩定性能的壓力傳感器和變送電路，再經專用 CPU模塊化信號處理技術，實現對介質壓力信號的檢測、顯示、報警和控制信號輸出。壓力開關可以廣泛用于石油、化工、冶金、電力、供水等領域中對各種氣體、液體的表壓、絕壓的測量控制，是工業現場理想的智能化測控儀表。

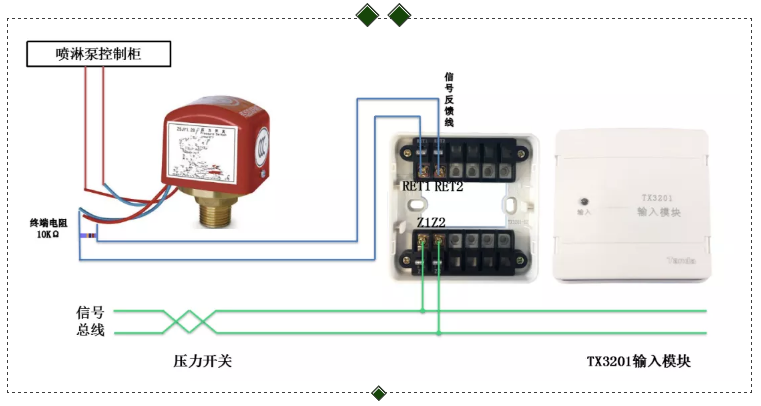

TX3201輸入模塊接壓力開關

      信號蝶閥是一種節流設備，適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。

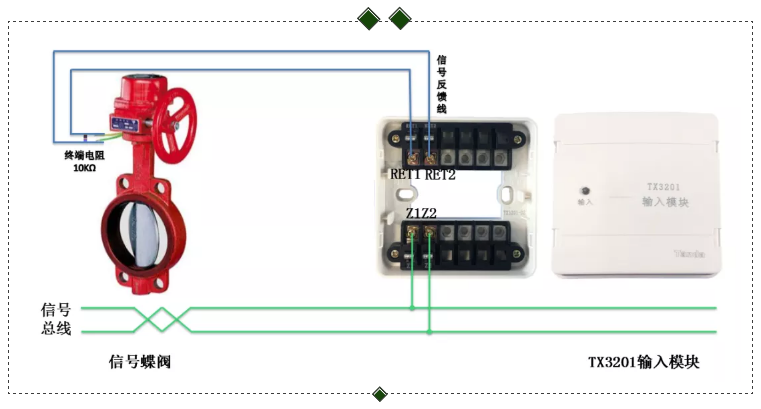

TX3201輸入模塊接信號蝶閥

      風量調節閥是工業廠房民用建筑的通風、空氣調節及空氣凈化工程中不可缺少的中央空調末端配件，一般用在空調，通風系統管道中，用來調節支管的風量，也可用于新風與回風的混合調節。

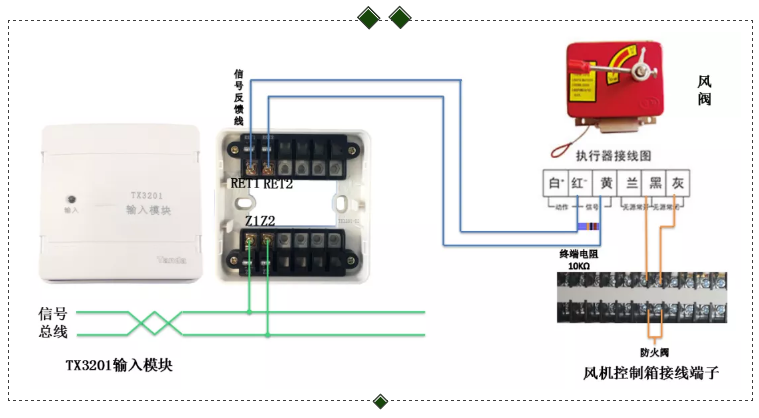

TX3201輸入模塊接風閥

      消防電梯是在建筑物發生火災時供消防人員進行滅火與救援使用且具有一定功能的電梯。因此，消防電梯具有較高的防火要求，其防火設計十分重要。我國大陸地區，真正意義上的消防員電梯非常少見，見到的所謂“消防電梯”只是具有消防開關動作時，返回預設基站或者撤離層功能的普通乘客電梯，不能在發生火情時搭乘。

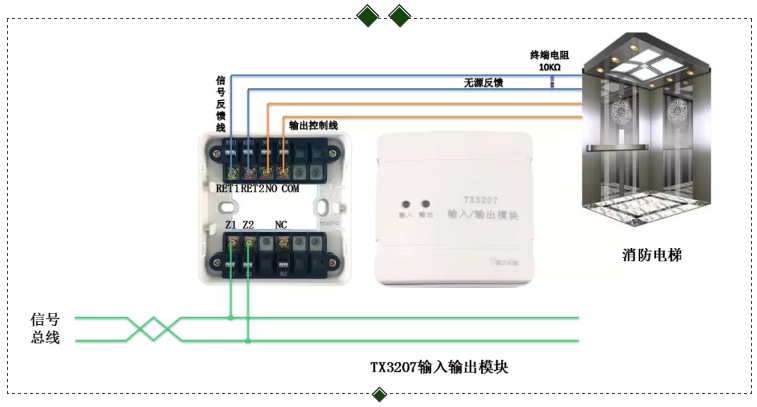

TX3207輸入輸出模塊常開觸點控制消防電梯



TX3207輸入輸出模塊常閉觸點控制消防電梯

      防火卷簾門是一種適用于建筑物較大洞口處的防火、隔熱設施，產品在設計安裝上起到了一定的作用技術。防火卷簾門廣泛應用于工業與民用建筑的防火隔斷區，能有效地阻止火勢蔓延，保障生命財產安全，是現代建筑中不可或缺的防火設施。

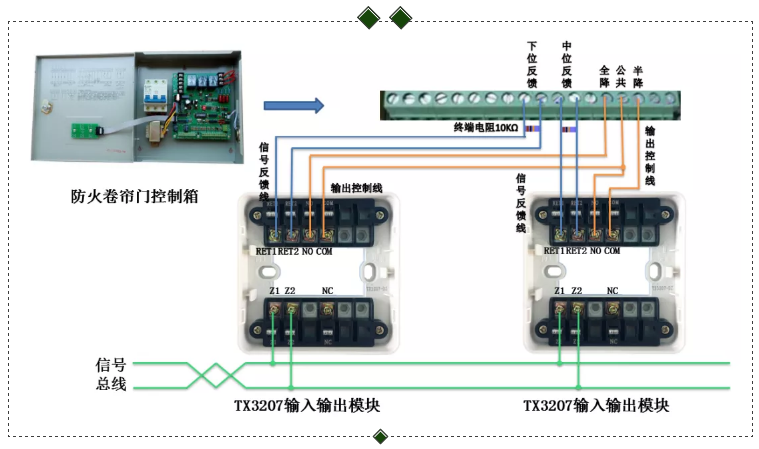

TX3207輸入輸出模塊控制防火卷簾

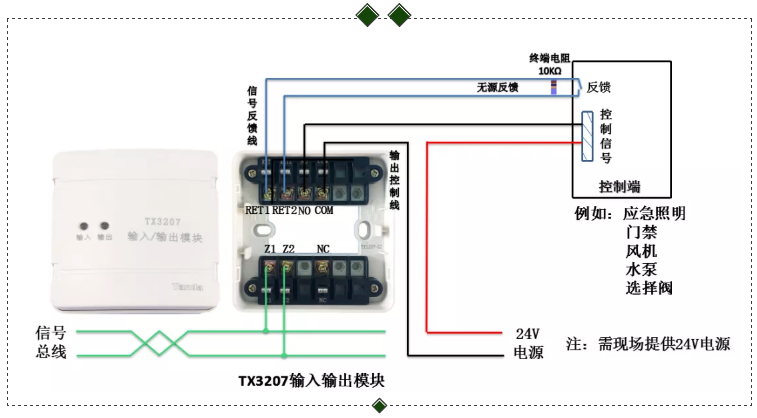

TX3207輸入輸出模塊有源輸出接線方式

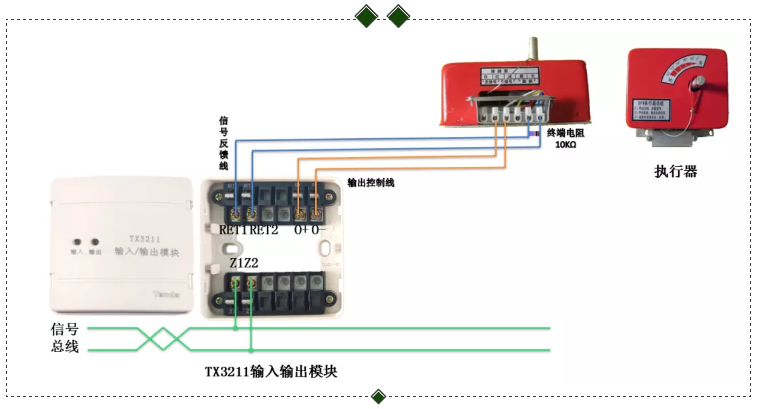

TX3211輸入輸出模塊控制風閥

      照明配電箱設備是在低壓供電系統末端負責完成電能控制、保護、轉換和分配的設備。主要由電線、元器件（包括隔離開關、斷路器等）及箱體等組成。

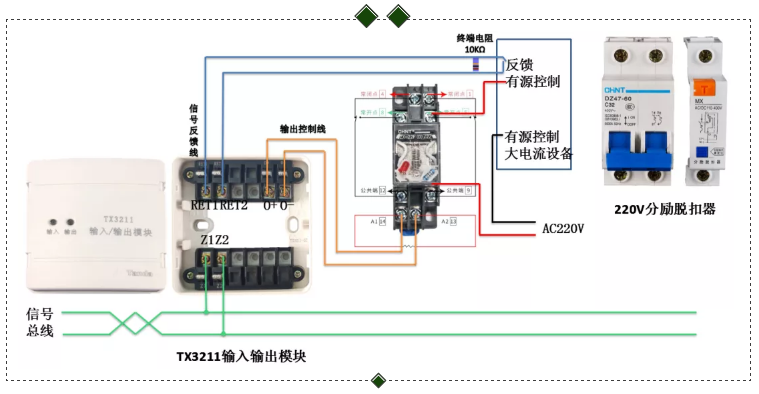

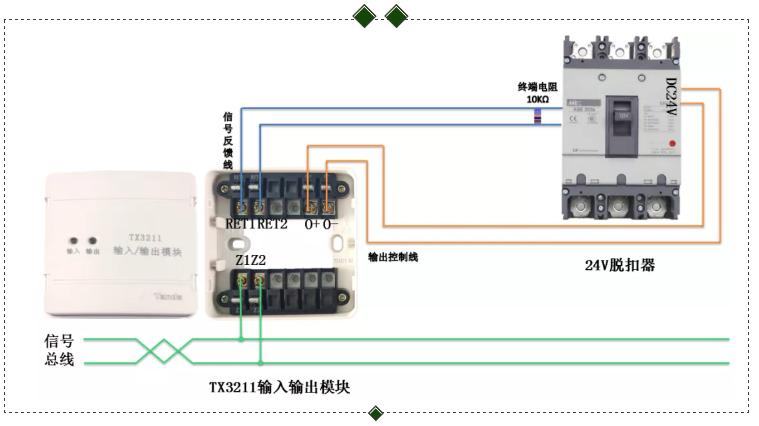

TX3211輸入輸出模塊控制照明配電



TX3211輸入輸出模塊控制照明配電

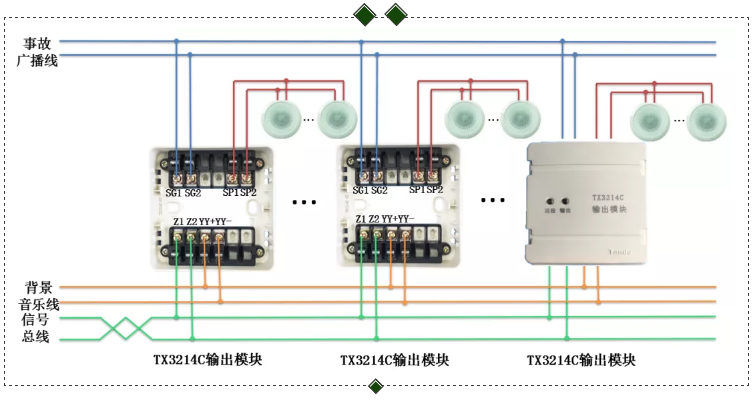

TX3214C輸出模塊接線圖
