北京氣體滅火安裝七氟丙烷報警系統布線
作者：億杰北京消防工程?? 添加時間：2020-09-12 16:33

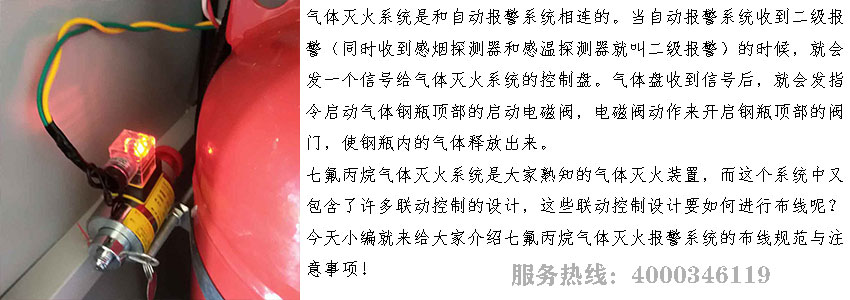

北京氣體滅火安裝七氟丙烷氣體滅火系統是大家熟知的氣體滅火裝置，而這個系統中又包含了許多聯動控制的設計，這些聯動控制設計要如何進行布線呢？今天小編就來給大家介紹北京氣體滅火安裝七氟丙烷報警系統的布線規范與注意事項！
1、北京氣體滅火安裝火災自動報警系統的布線，應符合現行國家標準《建筑電氣裝置工程施工質量驗收規范》GB50303的規定。
2、火災自動報警系統布線時，應根據現行國家標準《火災自動報警系統設計規范》GB50116的規定，對導線的種類、電壓等級進行檢查。
3、在管內或線槽內的布線，應在建筑抹灰及地面工程結束后進行，管內或線槽內不應有積水及雜物。
4、火災自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽的同一槽孔內。
5、導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接。
6、從接線盒、線槽等處引到探測器底座、控制設備、揚聲器的線路，當采用金屬軟管保護時，其長度不應大于2m。
7、敷設在多塵或潮濕場所管路的管口和管子連接處，均應作密封處理。
8、管路超過下列長度時，應在便于接線處裝設接線盒：
1)管子長度每超過30m，無彎曲時;
2)管子長度每超過20m，有1個彎曲時;
3)管子長度每超過10m，有2個彎曲時;
4)管子長度每超過8m，有3個彎曲時。
9、金屬管子入盒，盒外側應套鎖母，內側應裝護口;在吊頂內敷設時，盒的內外側均應套鎖母。塑料管入盒應采取相應固定措施。
10、明敷設各類管路和線槽時，應采用單獨的卡具吊裝或支撐物固定。吊裝線槽或管路的吊桿直徑不應小于6mm。
11、線槽敷設時，應在下列部位設置吊點或支點：
1)線槽始端、終端及接頭處;
2)距接線盒0.2m處;
3)線槽轉角或分支處;
4)直線段不大于3m處。
12、線槽接口應平直、嚴密，槽蓋應齊全、平整、無翹角。并列安裝時，槽蓋應便于開啟。
13、管線經過建筑物的變形縫(包括沉降縫、伸縮縫、抗震縫等)處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。
14、火災自動報警系統導線敷設后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，該絕緣電阻值不應小于20MΩ。
15、同一工程中的導線，應根據不同用途選不同顏色加以區分，相同用途的導線顏色應一致。電源線正極應為紅色，負極應為藍色或黑色。
1、北京氣體滅火安裝火災自動報警系統的布線，應符合現行國家標準《建筑電氣裝置工程施工質量驗收規范》GB50303的規定。
2、火災自動報警系統布線時，應根據現行國家標準《火災自動報警系統設計規范》GB50116的規定，對導線的種類、電壓等級進行檢查。
3、在管內或線槽內的布線，應在建筑抹灰及地面工程結束后進行，管內或線槽內不應有積水及雜物。
4、火災自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽的同一槽孔內。
5、導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接。
6、從接線盒、線槽等處引到探測器底座、控制設備、揚聲器的線路，當采用金屬軟管保護時，其長度不應大于2m。
7、敷設在多塵或潮濕場所管路的管口和管子連接處，均應作密封處理。
8、管路超過下列長度時，應在便于接線處裝設接線盒：
1)管子長度每超過30m，無彎曲時;
2)管子長度每超過20m，有1個彎曲時;
3)管子長度每超過10m，有2個彎曲時;
4)管子長度每超過8m，有3個彎曲時。
9、金屬管子入盒，盒外側應套鎖母，內側應裝護口;在吊頂內敷設時，盒的內外側均應套鎖母。塑料管入盒應采取相應固定措施。
10、明敷設各類管路和線槽時，應采用單獨的卡具吊裝或支撐物固定。吊裝線槽或管路的吊桿直徑不應小于6mm。
11、線槽敷設時，應在下列部位設置吊點或支點：
1)線槽始端、終端及接頭處;
2)距接線盒0.2m處;
3)線槽轉角或分支處;
4)直線段不大于3m處。
12、線槽接口應平直、嚴密，槽蓋應齊全、平整、無翹角。并列安裝時，槽蓋應便于開啟。
13、管線經過建筑物的變形縫(包括沉降縫、伸縮縫、抗震縫等)處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。
14、火災自動報警系統導線敷設后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，該絕緣電阻值不應小于20MΩ。
15、同一工程中的導線，應根據不同用途選不同顏色加以區分，相同用途的導線顏色應一致。電源線正極應為紅色，負極應為藍色或黑色。
